產品概述：
JZ-UFZ浮標液位計有簡易型和防風型，利用浮力與力平衡原理，在容器內放置一只與被測介質比重相符的大浮子，使其永遠浮在介質液面上，隨著被測液體液位變化升降，該浮子用鋼纜與另一只小浮子連接，小浮子可放置與刻度旁邊，也可加裝磁鋼放置于測量筒內驅動刻度翻珠用來指示容器內液位高度。
浮標液位計廣泛適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測量液位的困難。
工作原理：
鋼帶浮子液位計由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
1、浮標：浮標是用兩個不銹鋼（或碳鋼）空心圓錐體和一個不銹鋼（或碳鋼）空心圓柱體焊接而成，并在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲將液位變化轉送給重錘指針，實現液位變化的現場指示。
2、連接鋼絲：連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內。
3、導向滑輪：根據現場液位罐的幾何形狀和儀表安裝要求設計，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。
4、重錘指針：中間是指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，是隨浮標的變化隨連接鋼帶進行同步運動。
5、顯示標尺：表面刻好標準數值，以厘米為單位，每節高度為1米。
浮標液位計根據力平衡原理設計，當罐內液位處于某一位置時浮標重量W，重錘指針重量W1 和浮標浸在液體中所受浮力F，整個系統中摩擦力f，四力處于平衡狀態（即W-F- W1-f=0）。
當液位上升時，由于鋼絲（3），吊著浮標（2）沿導向鋼絲（4）被浮起，液體浮力，F增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針（8）向下滑行，同時也連續地在標尺上指示液位的上升高度。
當液位下降時，浮標浮力F減少，使鋼絲與液體同步下降，由于浮標的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到準確測量液位變化的目的。
技術參數：
1、工作壓力：常壓。
2、介質密度≥0.6g/cm3。
3、測量范圍：L=20m內的任意指定測量范圍，對于大于20m的范圍由用戶指定，按特殊規格。
4、現場指示精度：±10mm。
5、被測介質溫度：-30℃/300℃
6、導向鋼絲安裝垂直度：≤±5°。
浮標液位計選型表：
|
JZ-UFZ
|
浮標液位計
|
|
代 碼
|
控制方式
|
|
1
2
|
簡易型，浮子直接指示刻度
帶翻板箱，翻珠指示刻度
|
|
代 碼
|
接液材質
|
|
P4
P6
|
304不銹鋼
316不銹鋼
|
|
代 碼
|
安裝方式
|
|
5
8
10
|
DN50
DN80
DN100
|
|
測量范圍
|
|
|
□□□mm----------------------------------------------------------
|

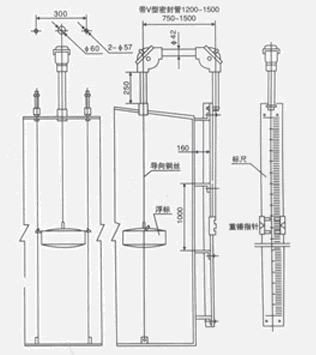

浮標液位計安裝使用及注意事項：
1、導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承（件1）
2、導向鋼絲的安裝
（1）用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
（2）導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘（件6），把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
（3）兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：
（1）標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
（2）標尺應與貯罐內液面相垂直，不應有傾斜現象，標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
（3）在焊接標尺腳架（件11）時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
注意：二標尺腳架之間互相距離為1米。
4、浮標連接鋼絲及重錘指針的安裝：
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意：掌握鋼絲的所需長度。
|
