 精正自動化 膜盒壓力表  測量各類液體、蒸汽、氣體的介質壓力

所屬分類：壓力表  服務熱線：0517-86884918 18915125885

適用于石油、化工、冶金、輕紡、造紙、食品、制藥、環保、電站等工業部門計量。

產品概述：

膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。

型號	精度等級	測量范圍 pa	結構特點	接頭螺紋
YE-60 YE-100 YE-150	2.5	正壓 0--160 250 400 600 1000 1600 2500 4000 6000 10000 16000 25000 40000 負壓 -160-0 同正壓 正負壓 -80--80 -120--120 -200--200 -300--300 -500--500 -800--800 -1200--1200 -2000--2000 -3000--3000 -5000--5000 -8000--8000 12000--12000 (0-8000 -8000--0-20000-20000 限微壓表用 )	徑向	M14×1.5 M20×1.5
YE-60ZT YE-100ZT YE-150ZT			軸向帶前邊	M14×1.5 M20×1.5
YEJ-101 YEJ-111 YEJ-121			矩形	外向尺寸
				80×160×200mm 80×160×200mm

■ 結構原理

膜盒壓力表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

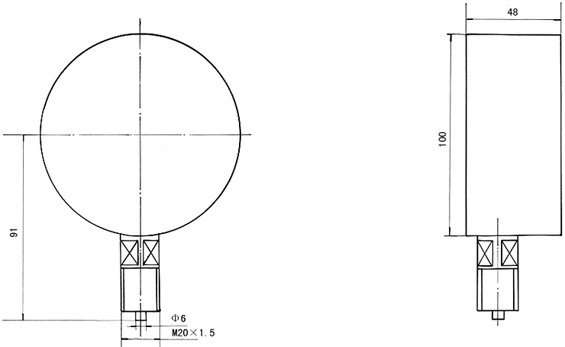

YE-100膜盒壓力表外形尺寸

 YE-150膜盒壓力表外形尺寸
