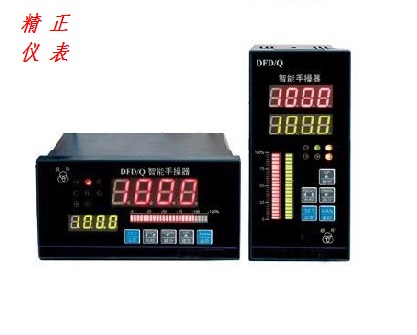

JZ-DFD/Q智能操作器又稱手動操作器， 可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，智能操作器可接在各種調節器或計算機控制系統之后作備用儀表。
一、產品功能特點：
1.自動校準和人工校準功能；
2.自動到手動的無擾動切換；
3.可分別帶有一路模擬量控制輸出、一路開關量控制輸出；
4.繼電器正轉、反轉控制及一路模擬量輸出，適用于各種測量控制場合；
5.多重保護、隔離設計、抗干擾能力強、可靠性高；
6.良好的軟件平臺，具備二次能力，可以滿足特殊的功能；
7.先進的模塊結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便。
二、主要技術指標：
1.基本誤差：0.5%FS或0.2%FS±1個字；
2.分 辨 力：1/20000、14位A/D轉換器；
3.顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出量；
4.采樣周期:0.2S；
5.報警輸出：二個報警繼電器輸出，對調節信號或閥位反饋信號報警，報警值、報警方式、靈敏度可分別設定，繼電器輸出觸點容量AC220V/3A.
6.控制輸出：
（1）繼電器正轉、反轉控制接點
（2）固態繼電器脈沖電壓輸出（DC12V/30mA)
（3）單相/三相可控硅過零觸發
（4）單相/三相可控硅移相觸發
（5）模擬量4-20mA、0-10mA、1-5V、0-5V控制輸出
7.通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定；
8.饋電輸出：DC24V/30mA；
9.電源：開關電源85～265VAC 功耗4W以下。
三、智能手操器選型表：
|
型 號
|
說 明
|
|
JZ-DF
|
|
|
智能手操器
|
|
儀表類型
|
D
Q
|
|
電動手操器
氣動手操器
|
|
設計程序
|
9
|
|
9000系列儀表
|
|
顯示方式
|
1
2
3
4
|
|
單屏雙光柱顯示
雙屏單光柱顯示
雙屏雙光柱顯示
三屏顯示
|
|
輸入方式
|
1
2
3
|
|
直流電流信號（0～10mA、4～20mA）
直流電壓信號（0～5V、1～5V）
特殊輸入訂貨請注明
|
|
控
制
輸
出
及
調
節
方
式
|
電
動
手
操
器
|
1
2
3
4
5
6
|
|
正轉、反轉+上、下限報警
正轉、反轉+手動輸出
正轉、反轉+EM1功能
正轉、反轉+EM2功能
正轉、反轉+開機手動功能
正轉、反轉+上、下限限幅功能
|
|
氣
動
手
操
器
|
1
2
3
4
5
6
|
|
輸出直流（0～10mA、4～20mA）+上下限報警
輸出直流（0～10mA、4～20mA）+手動輸出
輸出直流（0～10mA、4～20mA）+EM1功能
輸出直流（0～10mA、4～20mA）+EM2功能
輸出直流（0～10mA、4～20mA）+開機手動功能
輸出直流（0～10mA、4～20mA）+上、下限限幅功能
|
|
閥位反饋
輸入方式
|
0
1
2
3
4
5
6
|
|
無閥位反饋
反饋0～10mA
反饋4～20mA
反饋0～5V
反饋1～5V
反饋0～10V
反饋電位器（訂貨注明電阻值）
|
|
外形尺寸
|
H
V
F
Q
|
|
橫式160×80×80mm 開孔：152×76
豎式80×160×125mm 開孔：76×152
方式96×96×110mm 開孔：92×92
方式72×72×110mm 開孔：68×68
|
|
閥位
反饋值
變送輸出
|
A
B
C
D
E
F
|
|
無變送輸出
變送輸出0～10mA
變送輸出4～20mA
變送輸出0～5V
變送輸出1～5V
特殊信號變送輸出
|
|
控制量
變送輸出
|
a
b
c
d
e
f
|
|
無變送輸出
變送輸出0～10mA
變送輸出4～20mA
變送輸出0～5V
變送輸出1～5V
特殊信號變送輸出
|
|
24V輸出
|
P
|
|
缺省為無24V直流電源輸出
帶24V直流電源輸出（可做二線制變送器電源）
|
|
通訊接口
|
T
|
|
缺省為不帶通訊接口
帶RS232或RS485通訊接口
|
|
供電方式
|
K
W
|
|
缺省為220V.AV
開關電源85～260V.AC
開關電源18～36V.DC或18～36V.AC
|
|
